Газовые горелки Lamborghini EM-E

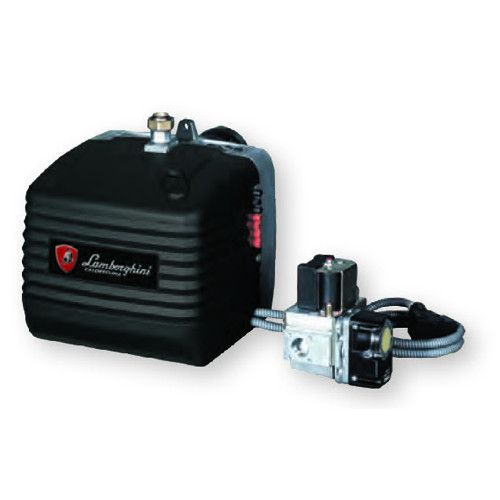

Газовые горелки одноступенчатые EM-EГазовая горелка Lamborghini EM-E работает на мощности от 11,9 кВт до 320 кВт. Горелка работает на природном и сжиженном газе. Эргономичный дизайн и компактный размер позволит с легкостью получить доступ к основным узлам и механизмам при проведении сервисных работ. Для предотвращения излишнего шума горелка оснащена шумоизолирующим корпусом, а также мощным вентилятором и регулируемой пламенной трубой. Горелка отвечает всем требованиям и стандартном Европейского союза и Российской Федерации.
Выберите модификацию горелки:
EM 3-E.D1
EM 3-E.D2 (MB403)
EM 3-E.D3 (MB405)
EM 6-E.D1
EM 6-E.D1 (GBE055)
EM 6-E.D3
EM 9-E.D2 (MB403)
EM 9-E.D3
EM 12-E.D3 (MB405)
EM 12-E.D6 (MB410)
EM 12/L-E .D3 (MB405)
EM 12/L-E .D6 (MB410)
EM 16-E.D3 (MB405)
EM 16-E.D4 (MB407)
EM 16/L-E .D4 (MB407)
EM 18-E.D3 (MB405)
EM 18-E.D6
EM 18/L-E .D3 (MB405)
EM 18/L-E .D6 (MB410)
EM 26-E.D3 (MB405)
EM 26-E.D4 (MB407)
EM 26-E.D6 (MB410)
EM 35-E.D4 (MB407)
EM 35-E.D7 (MB412)
Преимущества:
- Работа на природном или на сжиженном газе (для моделей EМ 16-E - EМ 26-E требуется комплект для перенастройки)
- Газовая рампа со стабилизатором давления газа, одноступенчатый клапан и фильтр
- Регулировка пламенной трубы горелки (в моделях EМ 9-E – EМ 35-E)
- Регулировка воздуха горения для горения
- Воздушная заслонка, с автоматическим закрытием при остановке (за исключением модели EМ 35-E)
- Стабилизационная вентиляция
- Звукопоглощающий кожух
- Шарнирные петли для полного доступа и осмотра (модели EМ 26-E – EМ 35-E)
- Простая установка благодаря подвижному крепежному фланцу с универсальными отверстиями (подвижный фланец от модели EМ 9-E до EМ 35-E)
Технические характеристики:
| МОДЕЛЬ | EM 3-E.D1 | EM 3-E.D2 | EM 3-E.D3 | EM 6-E.D1 | EM 6-E.D2 | EM 6-E.D3 | ||
| ТЕПЛОВАЯ МОЩНОСТЬ | кВт | 11,9÷37,7 | 11,9÷37,7 | 11,9÷37,7 | 27÷66,6 | 27÷66,6 | 27÷66,6 | |
| РАСХОД | м3/ч | 1,19÷3,79 | 1,19÷3,79 | 1,19÷3,79 | 2,71÷6,69 | 2,71÷6,69 | 2,71÷6,69 | |
| ДВИГАТЕЛЬ | 230В~50Гц | 100 Вт одноф. | 100 Вт одноф. | 100 Вт одноф. | 100 Вт одноф. | 100 Вт одноф. | 100 Вт одноф. | |
| ДИАМЕТР РЕШЕТКИ | Ø | 1/2” | 1/2” | 3/4” | 1/2” | 1/2” | 3/4” | |
| ДИАМЕТР КЛАПАНА | Ø | 1/2” | 1/2” | 1/2” | 1/2” | 1/2” | 1/2” | |
| МИН.ДАВЛ. (ПРИРОДНЫЙ ГАЗ) | мбар | 12,5 | 12,5 | 11 | 24 | 24 | 16 | |
| МИН.ДАВЛ. (СЖИЖЕНН. ГАЗ) | мбар | 10,5 | - | - | 14 | - | - | |
| МАКС.ДАВЛ. (ПРИРОДНЫЙ ГАЗ) | мбар | 65 | 200 | 360 | 65 | 200 | 360 | |
| Вес (Горелка+Рампа) | кг | 11 + 1,5 | 11 + 1,5 | 11 + 2,85 | 12,5 + 1,5 | 12,5 + 1,5 | 12,5 + 2,85 | |
| Ширина | мм | 250 | 250 | 250 | 280 | 280 | 280 | |
| Высота горелки | мм | 215 | 215 | 215 | 247 | 247 | 247 | |
| Длинна | мм | 320 | 320 | 320 | 342 | 342 | 342 | |
| Длинна пламенной трубы | 90 | 90 | 90 | 90 | 90 | 90 | ||
| Высота до оси пламенной трубы | мм | 160 | 160 | 160 | 195 | 195 | 195 | |
| Диаметр пламенной трубы | Ø мм | 80 | 80 | 80 | 80 | 80 | 80 | |
| Высота с установленной газовой рампой | мм | 410 | 410 | 410 | 410 | 410 | 410 | |
| КОМПЛЕКТУЮЩЕЕ КОМПЛ.G.P.L. | код | - | - | - | - | - | - | |
| КОД | Z300873960 | Z300860111 | Z300860121 | Z300873970 | Z300860211 | Z300860221 | ||
| МОДЕЛЬ | EM 9-E.D2 | EM 9-E.D3 | EM 12-E.D6 | EM 12-E.D3 | EM 12/L-E.D6 | EM 12/L-E.D3 | ||
| ТЕПЛОВАЯ МОЩНОСТЬ | кВт | 43÷89,5 | 43÷89,5 | 49,8÷120 | 49,8÷120 | 49,8÷120 | 49,8÷120 | |
| РАСХОД | м3/ч | 4,32÷9 | 4,32÷9 | 5÷12,07 | 5÷12,07 | 5÷12,07 | 5÷12,07 | |
| ДВИГАТЕЛЬ | 230В~50Гц | 100 Вт одноф. | 100 Вт одноф. | 100 Вт одноф. | 100 Вт одноф. | 100 Вт одноф. | 100 Вт одноф. | |
| ДИАМЕТР РЕШЕТКИ | Ø | 1/2” | 3/4” | 1” | 1/2” | 1” | 1/2” | |
| ДИАМЕТР КЛАПАНА | Ø | 1/2” | 1/2” | 1” | 1/2” | 1” | 1/2” | |
| МИН.ДАВЛ. (ПРИРОДНЫЙ ГАЗ) | мбар | 33 | 18 | 12 | 22 | 12 | 22 | |
| МИН.ДАВЛ. (СЖИЖЕНН. ГАЗ) | мбар | 19 | - | - | 11 | - | 11 | |
| МАКС.ДАВЛ. (ПРИРОДНЫЙ ГАЗ) | мбар | 200 | 360 | 360 | 360 | 360 | 360 | |
| Вес (Горелка+Рампа) | кг | 12,5 + 1,5 | 12,5 + 2,85 | 11 + 6,8 | 11 + 4,2 | 16 + 6,8 | 16 + 4,2 | |
| Ширина | мм | 280 | 280 | 230 | 230 | 230 | 230 | |
| Высота горелки | мм | 247 | 247 | 285 | 285 | 285 | 285 | |
| Длинна | мм | 417 | 417 | 483 | 633 | 483 | 633 | |
| Длинна пламенной трубы | 40÷140 | 40÷140 | 60÷125 | 60÷275 | 60÷125 | 60÷275 | ||
| Высота до оси пламенной трубы | мм | 195 | 195 | 232 | 232 | 232 | 232 | |
| Диаметр пламенной трубы | Ø мм | 90 | 90 | 114 | 114 | 114 | 114 | |
| Высота с установленной газовой рампой | мм | 445 | 445 | 485 | 485 | 485 | 485 | |
| КОМПЛЕКТУЮЩЕЕ КОМПЛ.G.P.L. | код | - | - | - | - | - | - | |
| КОД | Z300860301 | Z300860311 | Z300860054 | Z300860063 | Z300873020 | Z300873030 | ||
| МОДЕЛЬ | EM 16-E.D3 | EM 16-E.D4 | EM 16/L-E.D4 | EM 18-E.D6 | EM 18-E.D3 | EM 18/L-E.D6 | ||
| ТЕПЛОВАЯ МОЩНОСТЬ | кВт | 80÷160 | 80÷160 | 80÷160 | 99÷169 | 99÷169 | 99÷169 | |
| РАСХОД | м3/ч | 8÷16,1 | 8÷16,1 | 8÷16,1 | 9,9÷17 | 9,9÷17 | 9,9÷17 | |
| ДВИГАТЕЛЬ | 230В~50Гц | 110 Втодноф. | 110 Втодноф. | 110 Втодноф. | 185 Вт одноф. | 185 Вт одноф. | 185 Вт одноф. | |
| ДИАМЕТР РЕШЕТКИ | Ø | 3/4” | 3/4” | 3/4” | 1” | 1/2” | 1” | |
| ДИАМЕТР КЛАПАНА | Ø | 1/2” | 3/4” | 3/4” | 1” | 1/2” | 1” | |
| МИН.ДАВЛ. (ПРИРОДНЫЙ ГАЗ) | мбар | 29 | 18 | 18 | 11 | 27 | 11 | |
| МИН.ДАВЛ. (СЖИЖЕНН. ГАЗ) | мбар | 28 | - | - | - | 14 | - | |
| МАКС.ДАВЛ. (ПРИРОДНЫЙ ГАЗ) | мбар | 360 | 360 | 360 | 360 | 360 | 360 | |
| Вес (Горелка+Рампа) | кг | 16 + 4,2 | 16 + 3,2 | 16 + 3,2 | 15 + 8 | 16 + 8 | 23 + 8 | |
| Ширина | мм | 310 | 310 | 310 | 275 | 275 | 275 | |
| Высота горелки | мм | 282 | 282 | 282 | 340 | 340 | 340 | |
| Длинна | мм | 480 | 480 | 480 | 550 | 675 | 550 | |
| Длинна пламенной трубы | 60÷150 | 60÷150 | 60÷250 | 60÷150 | 60÷275 | 60÷150 | ||
| Высота до оси пламенной трубы | мм | 215 | 215 | 215 | 274 | 274 | 274 | |
| Диаметр пламенной трубы | Ø мм | 108 | 108 | 108 | 114 | 114 | 114 | |
| Высота с установленной газовой рампой | мм | 465 | 465 | 465 | 540 | 540 | 540 | |
| КОМПЛЕКТУЮЩЕЕ КОМПЛ.G.P.L. | код | Z308025490 | - | - | - | - | - | |
| КОД | Z300860401 | Z300860411 | Z300874130 | Z300860353 | Z300860362 | Z300873040 | ||
| МОДЕЛЬ | EM 18/L-E.D3 | EM 26-E.D6 | EM 26-E.D3 | EM 26-E.D4 | EM 35-E.D7 | EM 35-E.D4 | ||
| ТЕПЛОВАЯ МОЩНОСТЬ | кВт | 99÷169 | 129÷245 | 129÷245 | 129÷245 | 188÷320 | 188÷320 | |
| РАСХОД | м3/ч | 9,9÷17 | 12,9÷24,6 | 12,9÷24,6 | 12,9÷24,6 | 18,9÷32,1 | 18,9÷32,1 | |
| ДВИГАТЕЛЬ | 230В~50Гц | 185 Вт одноф. | 220 Втодноф. | 220 Втодноф. | 220 Втодноф. | 370 Втодноф. | 370 Втодноф. | |
| ДИАМЕТР РЕШЕТКИ | Ø | 1/2” | 1” | 3/4” | 3/4” | 1 1/4” | 3/4” | |
| ДИАМЕТР КЛАПАНА | Ø | 1/2” | 1” | 1/2” | 3/4” | 1 1/4” | 3/4” | |
| МИН.ДАВЛ. (ПРИРОДНЫЙ ГАЗ) | мбар | 27 | 20 | 53 | - | 18 | 46 | |
| МИН.ДАВЛ. (СЖИЖЕНН. ГАЗ) | мбар | 14 | - | - | 28 | - | 26 | |
| МАКС.ДАВЛ. (ПРИРОДНЫЙ ГАЗ) | мбар | 360 | 360 | 360 | 360 | 360 | 360 | |
| Вес (Горелка+Рампа) | кг | 23 + 8 | 30 + 6,3 | 30 + 3,7 | 30 + 3,7 | 44 + 9,7 | 44 + 9,7 | |
| Ширина | мм | 275 | 360 | 360 | 360 | 420 | 420 | |
| Высота горелки | мм | 340 | 350 | 350 | 350 | 423 | 423 | |
| Длинна | мм | 675 | 750 | 750 | 750 | 880 | 880 | |
| Длинна пламенной трубы | 60÷275 | 100÷265 | 100÷265 | 100÷265 | 120÷310 | 120÷310 | ||
| Высота до оси пламенной трубы | мм | 274 | 275 | 275 | 275 | 350 | 350 | |
| Диаметр пламенной трубы | Ø мм | 114 | 140 | 140 | 140 | 140 | 140 | |
| Высота с установленной газовой рампой | мм | 540 | 550 | 550 | 550 | 740 | 740 | |
| КОМПЛЕКТУЮЩЕЕ КОМПЛ.G.P.L. | код | - | - | - | Z308025380 | - | ||
| КОД | Z300873050 | Z300860501 | Z300860511 | Z300860521 | Z300870202 | Z300870212 | ||
